＜2023年3月15日更新＞
[toc]

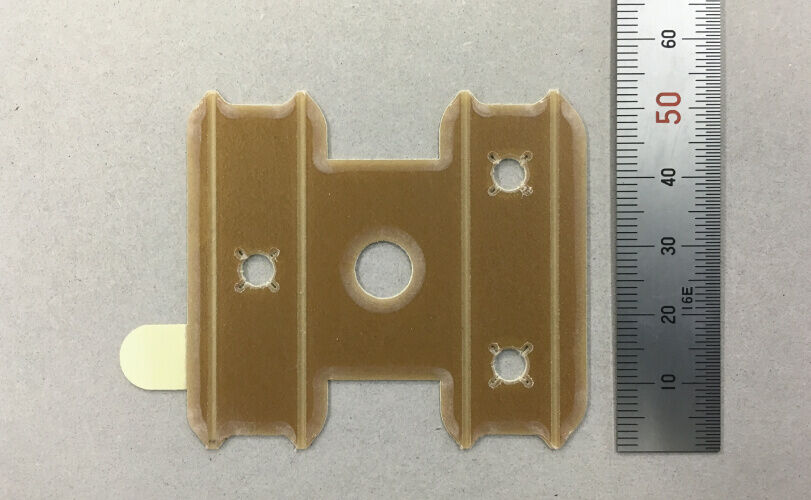

CAD面板とは、抜型用のCADデータを使用し、NC加工にて作成する多方向一体型面彫り受け（凹型）のことを言います。（主にベース材に化成品（PP・PET・エポキシ樹脂など）を使用。
面厚・溝幅を変えて多種の板紙・段ボールに対して使用いたします。
メリットは、生産性向上におけるスピーディなセット替え・面彫り作業の標準化・多方向一体型による安定した打抜き・面飛びトラブルの軽減などがあります。
どの様な時にCAD面板を使用するの？
弊社では、Gテープ（溝切テープ）を単体製品として製造販売していますが、抜型工場では、お客様の要望で抜型にGテープを取付けて納品することがあります。
しかし、「これは！トラブルが発生する」というパッケージに出会った時にはCAD面板を推奨しています。
具体例として以下のような『小さい箱で短い罫線が多いもの』や『パッケージ内にリード罫ミシン刃が多いもの』で使用いたします。

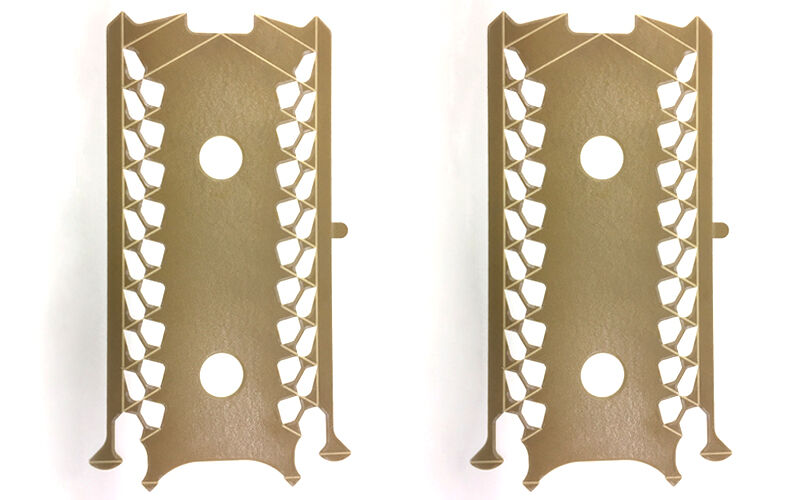

小さい箱で短い罫線が多い場合のCAD面板

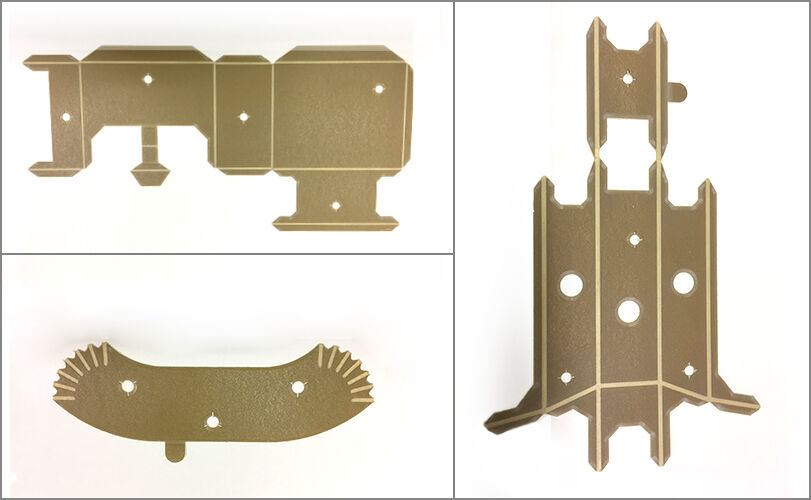

パッケージ内にリード罫やミシン刃が多い場合のCAD面板
どんな加工方法なの？

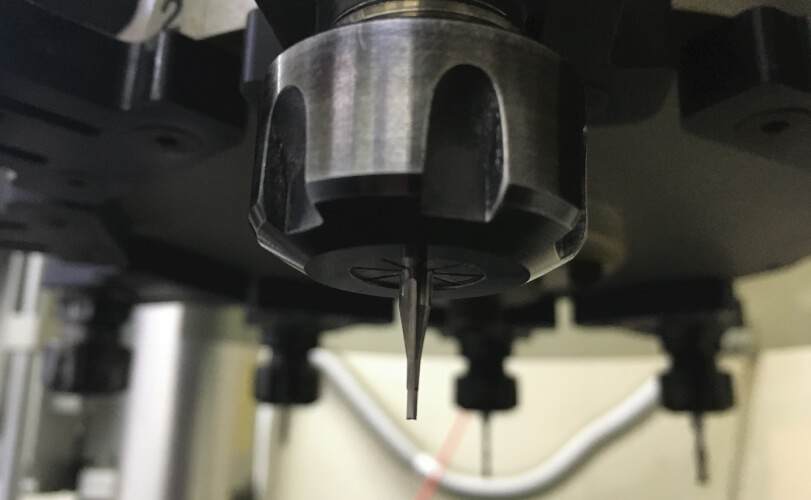

溝ドリル（溝ビット）というものです。精度の良い溝を掘りますよ。
最小溝幅は、1.1㎜〜加工が出来ます。

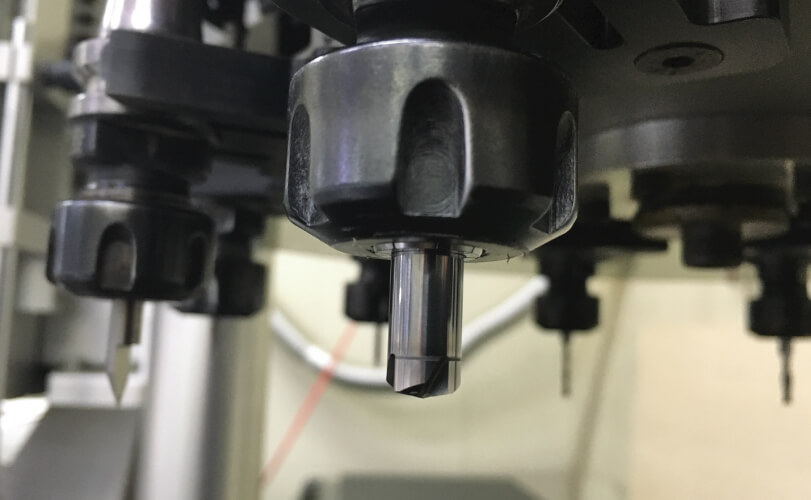

テーパードリルというものです。外周に160°のなだらかなテーパーをつけてシートのひっかかりをなくしますよ。

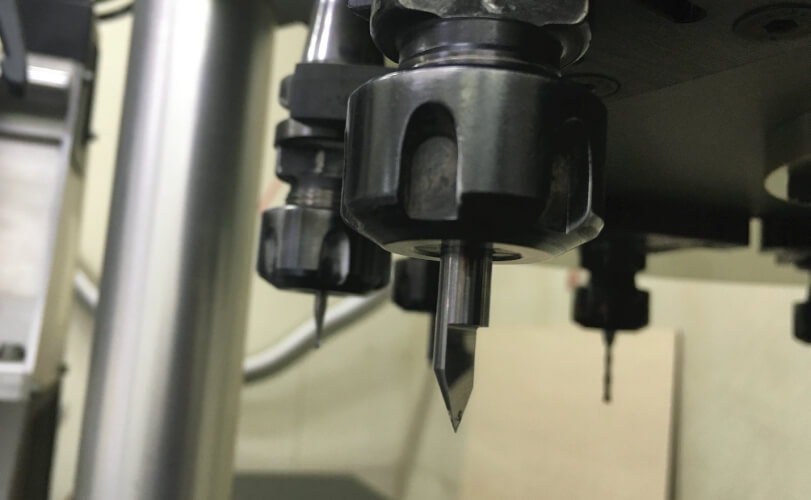

カットドリルというものです。CAD面板の形を最後にカットするドリルです。先が尖っているのが特徴です。
どうやって抜型に取付けするの？

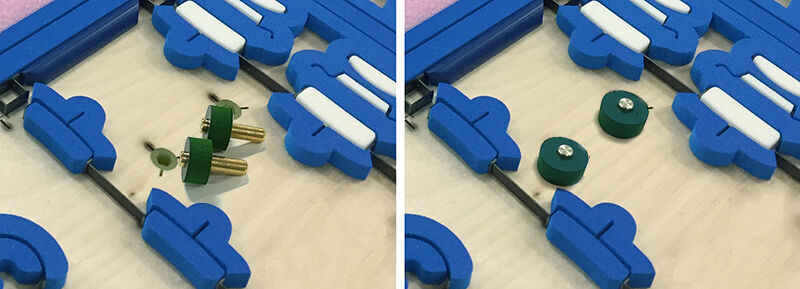

このようなピンを抜型に突き刺します。
そして、その上にCAD面板をセットするわけです。
【チョット宣伝】
このピンは弊社の製品で Gセッター というCAD面板専用取付けピンです。
簡単取付け！精度抜群です。
