ステンレス面板仕様
寸法単位：mm
特徴
- 打抜き機種：全ての機種に対応。
- 両面使用可能ですので、コスト削減に貢献いたします。
※取付穴の関係で両面使用できない機会もございます。
※トムソン刃 刃先硬度70～80°
スペック
| 鋼種（単位） | SUS304 | DP-2（GSA) | DHS57 【大創オリジナル】 | 1500SP |
|---|---|---|---|---|
| 厚み（mm） | 0.5/1 | 0.5/1 | 1 | 1 |
| 化学成分（mass％） | 18Cr-8Ni | 16Cr-2Ni | 17Cr-7Ni-C・N | 16Cr-４Ni |
| 硬さ（HS/HV） | 26/170 | 52/378 | 57/425 | 64/430 |
| 最大サイズ（mm） | 0.5×1000ｘ2250 1×1000ｘ2000 | 0.5x1219x1350 1.0x1200x2050 | 1.0x1140x2080 | 1.0x1100x1550 |
| 密度（g/mm） | 7.93 | 7.73 | 7.93 | 7.75 |
| 耐力（N/mm） | 285 | 985 | 1000 | 1500 |
| 引張強さ（N/mm） | 660 | 1200 | 1200 | 1540 |
| 伸び（％） | 60 | 9.7 | 17 | 5 |
| 錆やすさ | 錆にくい | 錆やすい | 錆にくい | 錆にくい |
| 紙粉対策 | Nomal | Good | Best | Good |
| 刃物相性 | △ | ○ | ◎ | ◎ |
| 品名 | 最大サイズ | 納期（目安） | ロット |
|---|---|---|---|
| DHS57 | 1.0ｘ1140ｘ2080 | 受注対応 約2週間 | 10・20・30・50枚 |
| 1500SP | 1.0ｘ1100ｘ1550 | 受注対応 約2週間 | 10・20・30・50枚 |
| SUS304 | 0.5ｘ1000ｘ2250 | 受注対応 約2週間 | 10・20・30・50枚 |
| SUS304 | 1.0ｘ1000ｘ2000 | 受注対応 約2週間 | 10・20・30・50枚 |
| DP-2（GSA) | 0.5ｘ1219ｘ1350 | 受注対応 約2週間 | 10・20・30・50枚 |
| DP-2（GSA) | 1.0ｘ1200ｘ2050 | 受注対応 約2週間 | 10・20・30・50枚 |
硬質ステンレス面板・DHS57
特徴

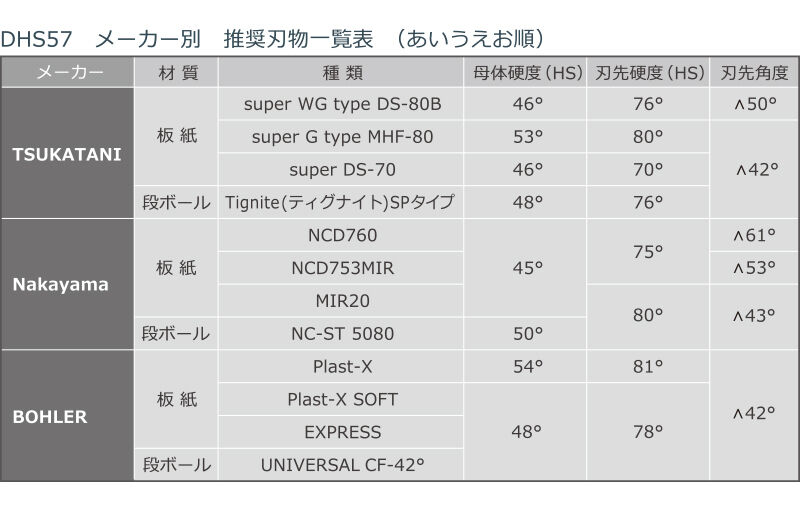

- DHS57は、硬くて丈夫。耐久性に優れた面板です。 ［参考］トムソン刃 刃先硬度70°～80°。
- 刃潰れ軽減。彫れが少ない為、ムラ取りも容易で紙粉も出にくいです。
- ※ニッケルとクロムの含有量が多い為、回収時に通常より高く買い取り可能です。

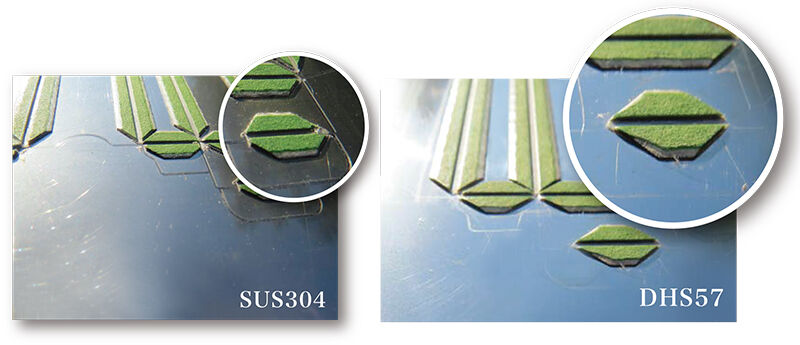

「SUS304」と「DHS57」の比較
ステンレス面板サイズ表
ステンレス1.0ｍｍ厚(穴あけ・外周カット)
スペック
| 機種名 | サイズ | 厚み | 加工 |
|---|---|---|---|
| 旭マシナリー AP-1020 | 720ｘ1047 | 1.0ｍｍ | 穴あけ・外周カット |
| 旭マシナリー AP-1060 | 720ｘ1077 | 1.0ｍｍ | 穴あけ・外周カット |
| 旭マシナリー AP-1150 | 825ｘ1167 | 1.0ｍｍ | 穴あけ・外周カット |
| 旭マシナリー AP-1280 | 915ｘ1310 | 1.0ｍｍ | 穴あけ・外周カット |
| 旭マシナリー AP-1300 | 915ｘ1331 | 1.0ｍｍ | 穴あけ・外周カット |
| 旭マシナリー AP-1450L | 930ｘ1480 | 1.0ｍｍ | 穴あけ・外周カット |
| 旭マシナリー AP-1600 | 1060ｘ1630 | 1.0ｍｍ | 穴あけ・外周カット |
| 旭マシナリー AP-2000 | 1060ｘ2029 | 1.0ｍｍ | 穴あけ・外周カット |
| 三和製作 TRP-820 | 568ｘ844 | 1.0ｍｍ | 穴あけ・外周カット |
| 三和製作 TRP-1060 | 735ｘ1082 | 1.0ｍｍ | 穴あけ・外周カット |
| 三和製作 TRP-1300 | 943ｘ1325 | 1.0ｍｍ | 穴あけ・外周カット |
| ボブスト SP-1020 | 720ｘ1040 | 1.0ｍｍ | 穴あけ・外周カット |
| ボブスト SP-1300 | 915ｘ1275 | 1.0ｍｍ | 穴あけ・外周カット |
| ボブスト SP-1575 | 1050ｘ1610 | 1.0ｍｍ | 穴あけ・外周カット |
| ボブスト SP-1600 | 1060ｘ1630 | 1.0ｍｍ | 穴あけ・外周カット |
| 日光 1050XR | 744ｘ1080 | 1.0ｍｍ | 穴あけ・外周カット |
| 日光 1140XR | 844ｘ1139 | 1.0ｍｍ | 穴あけ・外周カット |
| 日光 1200XR | 845ｘ1198 | 1.0ｍｍ | 穴あけ・外周カット |
| 日光 1300XR | 944ｘ1298 | 1.0ｍｍ | 穴あけ・外周カット |
| 日光 1450XR | 980ｘ1450 | 1.0ｍｍ | 穴あけ・外周カット |
| 日光 1600NB | 1079ｘ1596 | 1.0ｍｍ | 穴あけ・外周カット |
| 飯島 JF-1000 | 696ｘ1030 | 1.0ｍｍ | 穴あけ・外周カット |
| 飯島 BF-1000 | 671ｘ980 | 1.0ｍｍ | 穴あけ・外周カット |
| 飯島 KF-1020 | 731ｘ956 | 1.0ｍｍ | 穴あけ・外周カット |
| 飯島 FS-1130 | 815ｘ1150 | 1.0ｍｍ | 穴あけ・外周カット |
| 飯島 BF-1270 | 926ｘ1280 | 1.0ｍｍ | 穴あけ・外周カット |
| 菅野 MF-820 | 568ｘ838 | 1.0ｍｍ | 穴あけ・外周カット |
| 菅野 NFS-1050 | 768ｘ1058 | 1.0ｍｍ | 穴あけ・外周カット |
| 菅野 NFS-1150 | 858ｘ1178 | 1.0ｍｍ | 穴あけ・外周カット |
| 菅野 NFS-1300 | 948ｘ1307 | 1.0ｍｍ | 穴あけ・外周カット |
ステンレス1.0ｍｍ厚（サイズカットのみ）
スペック
| 品名 | サイズ | 厚み | 加工 |
|---|---|---|---|
| ステン面版 1.0ｘ550ｘ800 | 550ｘ800 | 1.0ｍｍ | サイズカットのみ |
| ステン面版 1.0ｘ570ｘ820 | 550ｘ820 | 1.0ｍｍ | サイズカットのみ |
| ステン面版 1.0ｘ685ｘ990 | 685ｘ990 | 1.0ｍｍ | サイズカットのみ |
| ステン面版 1.0ｘ670ｘ970 | 670ｘ970 | 1.0ｍｍ | サイズカットのみ |
| ステン面版 1.0ｘ700ｘ1000 | 700ｘ1000 | 1.0ｍｍ | サイズカットのみ |
| ステン面版 1.0ｘ720ｘ1000 | 720ｘ1000 | 1.0ｍｍ | サイズカットのみ |
| ステン面版 1.0ｘ740ｘ1020 | 740ｘ1000 | 1.0ｍｍ | サイズカットのみ |
| ステン面版 1.0ｘ740ｘ1020 | 740ｘ1020 | 1.0ｍｍ | サイズカットのみ |
| ステン面版 1.0ｘ665ｘ970 | 665ｘ970 | 1.0ｍｍ | サイズカットのみ |
| ステン面版 1.0ｘ610ｘ810 | 610ｘ810 | 1.0ｍｍ | サイズカットのみ |
ステンレス0.5ｍｍ厚（サイズカットのみ）
スペック
| 品名 | サイズ | 厚み | 加工 |
|---|---|---|---|
| ステン面版 0.5ｘ550ｘ800 | 550ｘ800 | 0.5ｍｍ | サイズカットのみ |
| ステン面版 0.5ｘ670ｘ970 | 670ｘ970 | 0.5ｍｍ | サイズカットのみ |
| ステン面版 0.5ｘ700ｘ1000 | 700ｘ1000 | 0.5ｍｍ | サイズカットのみ |
| ステン面版 0.5ｘ720ｘ1000 | 720ｘ1000 | 0.5ｍｍ | サイズカットのみ |
