紙器加工で使用されるCAD面板(カウンタープレート)とは?

<2023年3月15日更新>

CAD面板

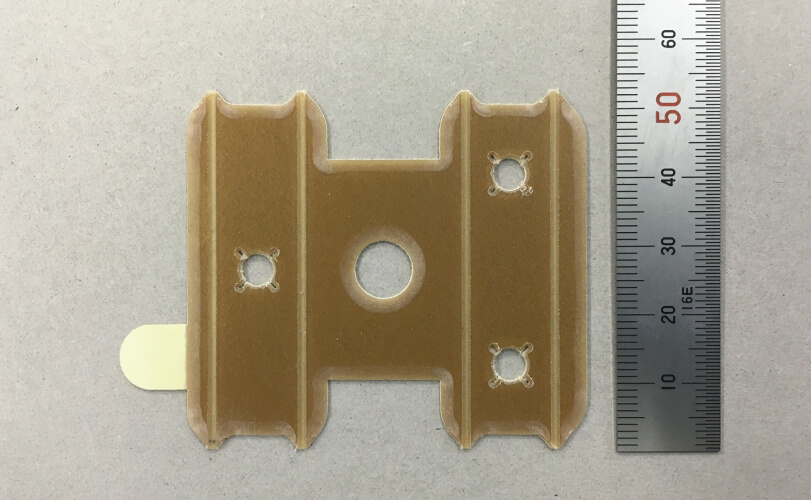

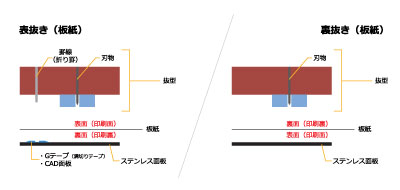

CAD面板とは、抜型用のCADデータを使用し、NC加工にて作成する多方向一体型面彫り受け(凹型)のことを言います。(主にベース材に化成品(PP・PET・エポキシ樹脂など)を使用。
面厚・溝幅を変えて多種の板紙・段ボールに対して使用いたします。
メリットは、生産性向上におけるスピーディなセット替え・面彫り作業の標準化・多方向一体型による安定した打抜き・面飛びトラブルの軽減などがあります。

どの様な時にCAD面板を使用するの?

弊社では、Gテープ(溝切テープ)を単体製品として製造販売していますが、抜型工場では、お客様の要望で抜型Gテープを取付けて納品することがあります。
しかし、「これは!トラブルが発生する」というパッケージに出会った時にはCAD面板を推奨しています。

具体例として以下のような『小さい箱で短い罫線が多いもの』や『パッケージ内にリード罫ミシン刃が多いもの』で使用いたします。

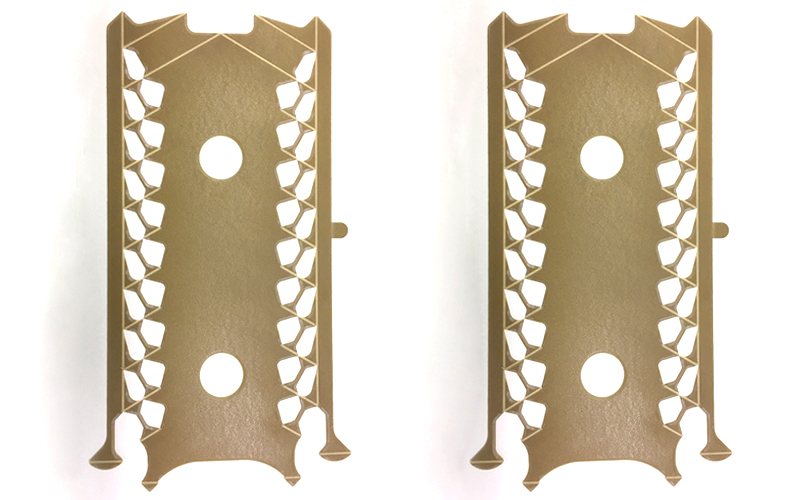

小さい箱で短い罫線用のCAD面板
小さい箱で短い罫線が多い場合のCAD面板

CAD面板

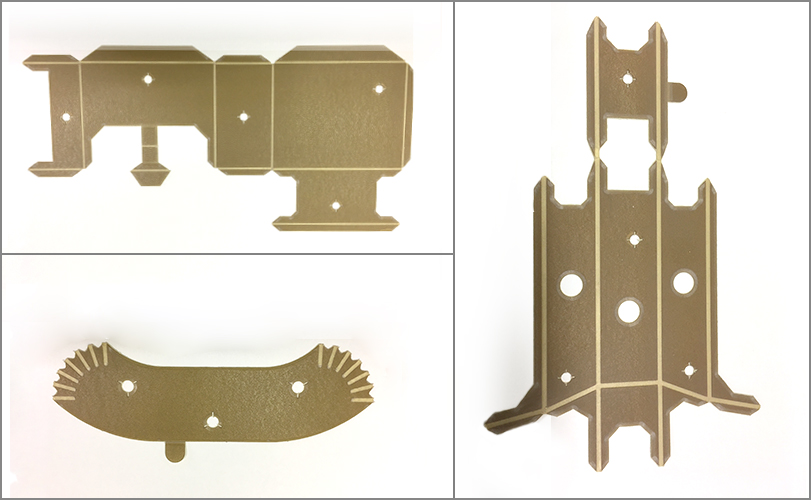

パッケージ内にリード罫やミシン刃が多い場合のCAD面板

DL_banner_cadplate

どんな加工方法なの?

CAD面板加工用溝ドリル

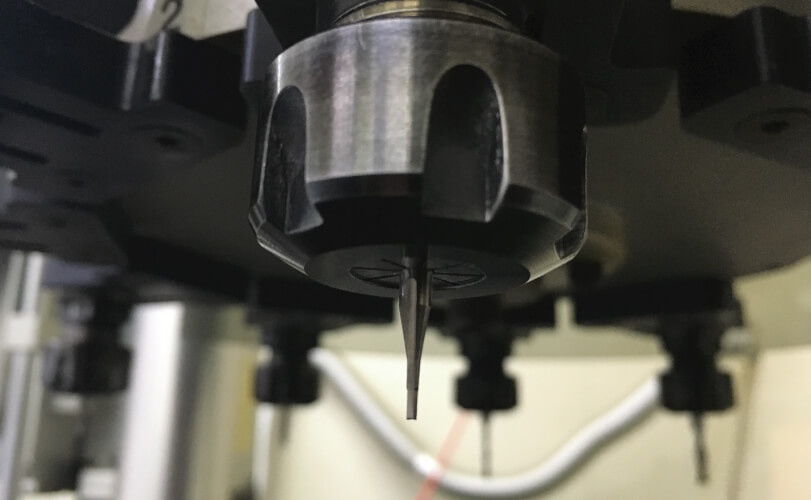

溝ドリル(溝ビット)というものです。精度の良い溝を掘りますよ。
最小溝幅は、1.1㎜〜加工が出来ます。

CAD面板加工用テーパードリル

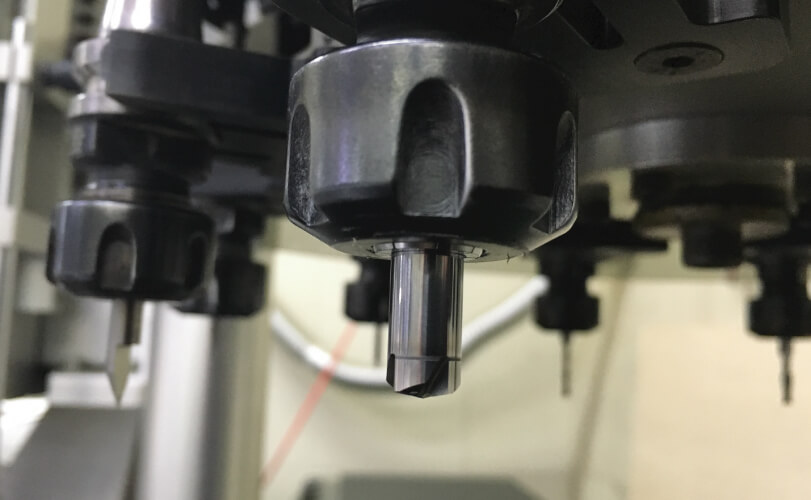

テーパードリルというものです。外周に160°のなだらかなテーパーをつけてシートのひっかかりをなくしますよ。

CAD面板加工用カットドリル

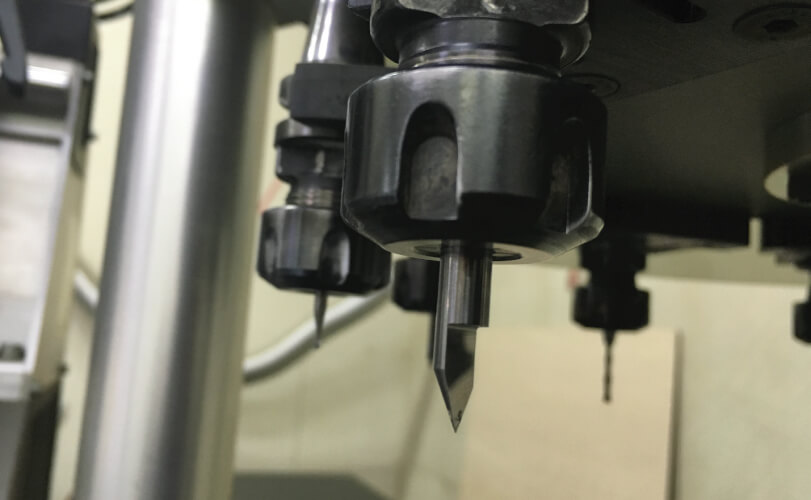

カットドリルというものです。CAD面板の形を最後にカットするドリルです。先が尖っているのが特徴です。

どうやって抜型に取付けするの?

CAD面板専用専用取付けピン「Gセッター」

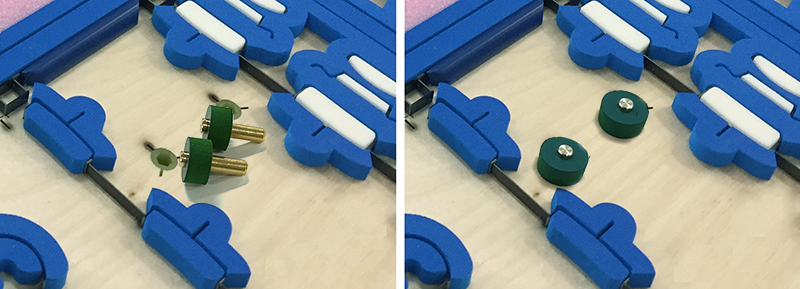

このようなピンを抜型に突き刺します。
そして、その上にCAD面板をセットするわけです。

【チョット宣伝】
このピンは弊社の製品で Gセッター というCAD面板専用取付けピンです。
簡単取付け!精度抜群です。
