03. 割付方法①(ドブの設定、図面の回転)【クラウド型 パッケージ設計定型システム】SAKURA

01. 簡単ログイン方法
02. 図面製作の流れ

【クラウド型 パッケージ設計定型システム】SAKURAで図面作成ができましたら、割付をしてみましょう。

動画からもご確認いただけます。

割付を選択

まずは、右側にある「割付等の設定」をクリックします。
SAKURA 割付方法

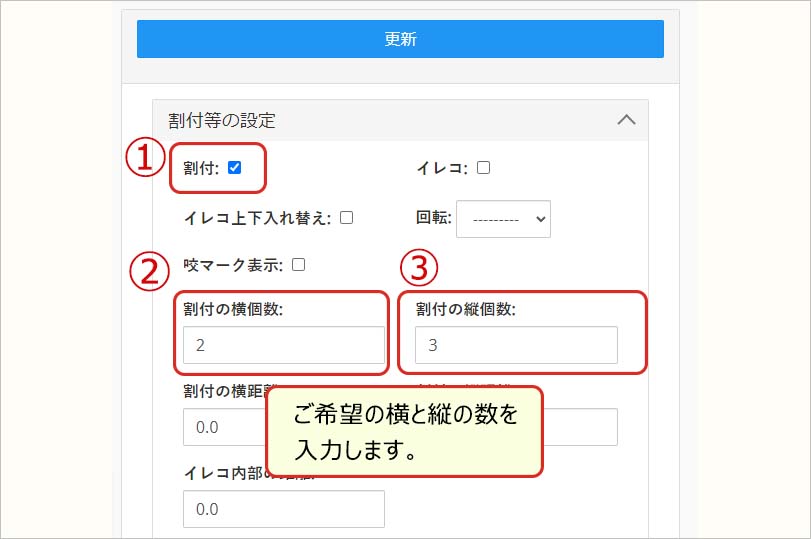

割付詳細を入力

詳細メニューが表示されたら、以下の情報を入力します。

「割付」にチェックを入れます。
「割付の横数」を入力します。
「割付の縦数」を入力します。

SAKURA 割付方法
※ここでは、横2 x 縦3の割付数を入力しています。

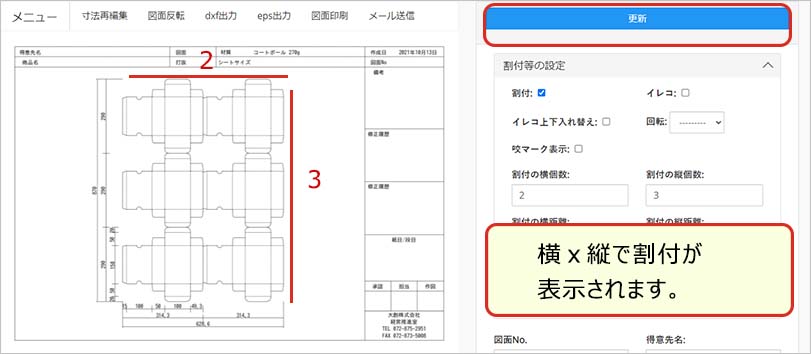

割付の確認

「更新」をクリックすると、割付された図面が表示されます。
入力した通り、横2 x 縦3の図面が完成できました。
SAKURA 割付方法

ドブの設定

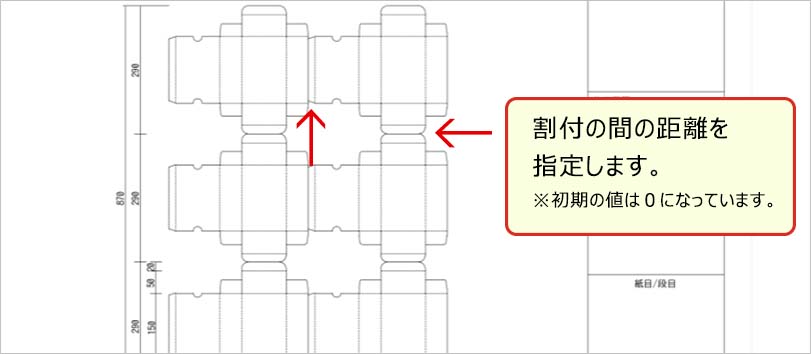

割付の間の初期値は0ですので、距離を指定します。
SAKURA 割付方法

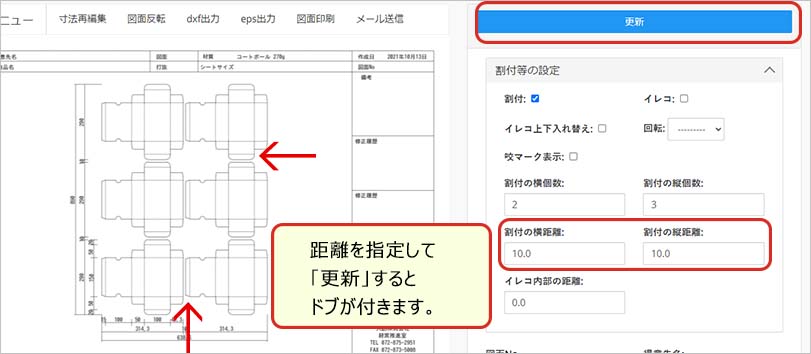

「横距離」「縦距離」をそれぞれ入力し、「更新」をクリックします。
距離が適用された図面が表示されます。
※ここでは、横10mmと縦10mmで指定しています。
SAKURA 割付方法
図面にドブが付きました。

イレコの設定

シートを効率よく使うために、「イレコ」の設定します。
SAKURA 割付方法

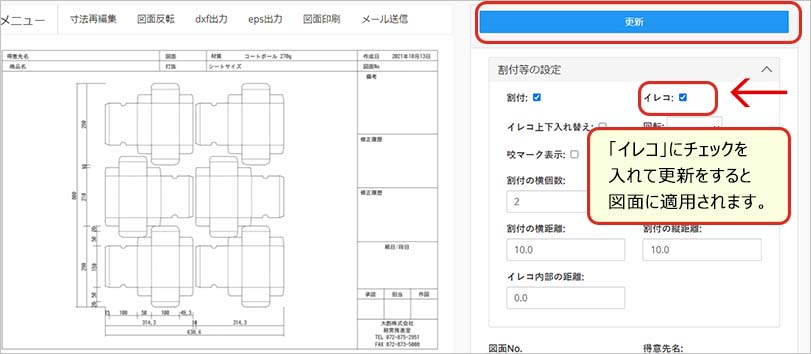

イレコ」にチェックを入れて「更新」すると、図面に適用されます。

ただし、割付の横縦幅以外に、ドブ内の距離が新たに必要となります。
SAKURA 割付方法

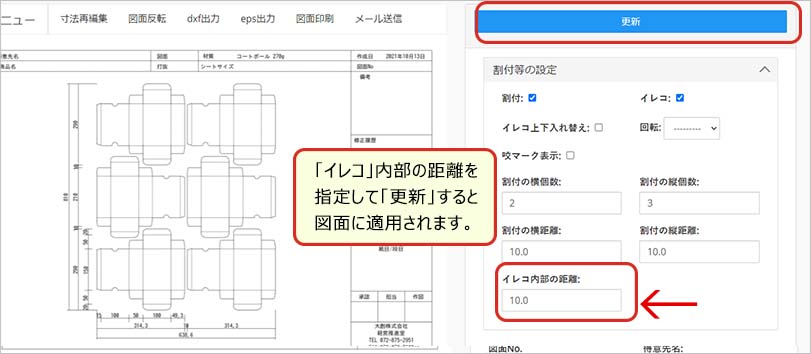

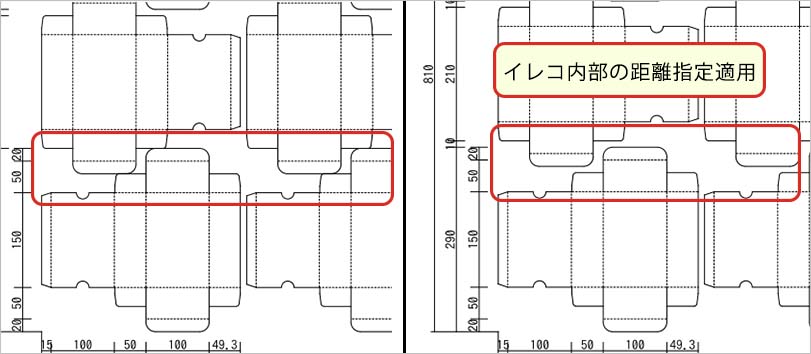

イレコ内部距離」を設定すると、イレコの割付が自然にできます。
SAKURA 割付方法

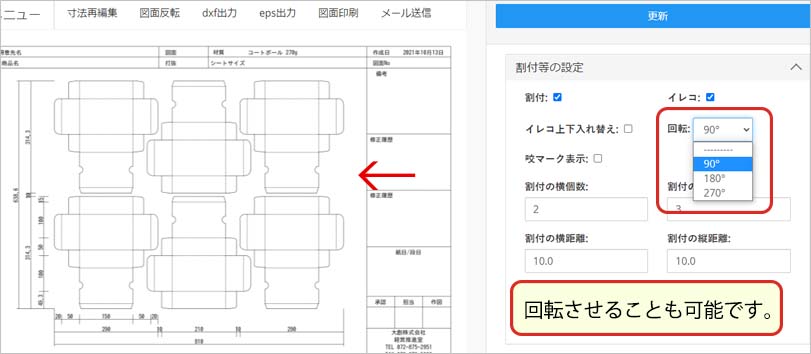

図面の回転

SAKURAでは、90°、180°、270°で回転させることが可能です。
寸法を確認して、「回転」から角度を選べます。
角度を選んで「更新」すると、図面に反映されます。
SAKURA 割付方法

割付やイレコ設定が終わった図面は、寸法を確認して希望の形式で保存します。


SAKURA_banner_web01

  • 罫線&面切りテープ設定早見表をご用意しました。製品選びに是非、ご活用ください。
  • 大創の技術サービス 出向ゼミのお申込みはこちら

大創 SAKURA運営チーム

Author:大創 SAKURA運営チーム
【クラウド型 パッケージ設計定型システム】SAKURA 運営チームです。
ユーザーの皆様にSAKURAの使い方をお伝えいたします!
